 分支電纜YFZ-YJV電纜

預分支電纜就是預先做好分支電纜，電纜出廠后直接運用，不需要現場做分支；一次性通電率高，防止現場各種風險情況出現；下面就來介紹下什么是預分支電纜？預分支電纜支架和電纜預分支接頭運用大全。

一、什么是預分支電纜？

就是在常用的電纜類型上做預分支，比如VV、YJV交聯電纜、防火電纜對分支接頭的氣密性防塵防水等，防止了因電纜接頭引起電纜缺點等。

預制分支電纜的首要功用：

1、絕緣電阻≥200MΩ；

2、絕緣耐壓≥3.5kV/5min；

3、出色氣密性與防水性，即將分支接頭浸入水中，在水與電纜芯之間測量絕緣電阻和工頻耐壓均應符合1和2的要求。

4、分支接頭的接觸電阻的小，接觸電阻與等長的分支線的基準電阻之比值≤1.2；

5、接頭短路強度大，短路后接觸電阻比率的改變率鑒≤0.2；

6、ZR-YJV型阻燃預制分支電纜,護套的自熄時間續≤12s，符合GB12666.5的要求；

7、NH耐火型電纜除了能在正常的作業條件下供電外，也能在燃燒情況下，堅持90min的正常工作，符合GB12666.6的要求。

8、VV型電纜的銅芯的最高作業溫度為70℃，YJV型電纜的銅芯的最高作業溫度為90℃；

9、具有優異的耐腐蝕性，能抵擋無機鹽、油、堿、酸和有機深劑對它的腐蝕；

10、YJV型預制分支電纜具有優異的熱穩定性和抗老化性；

11、GWDZ、WDZA、WDNA、WDZAN-清潔型預制分支電纜具有低煙、低毒、無鹵、耐火等優勝功用。

12、GZR-YJV隔氯層系列分支電纜。具有高阻燃、耐火功用、阻燃功用逾越阻燃規范A類。

預分支電纜結構：

首要電纜導體、絕緣層、屏蔽層、保護層和預分支電纜連接體組成，首要運用于電能運送；由于直接在電纜廠加工而成，不用現場剝開電纜做分支，堅持了電纜的無缺的電氣功用。以下是電力電纜聯接體結構圖：

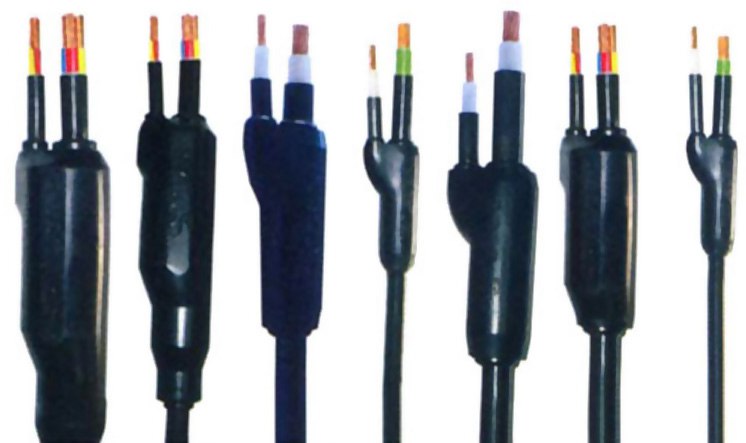

分支接頭選用三種類型：U型、C型、O型質量均超國家規范，抵達國際水平。預分支電纜的分支開口根據現場需求定制，可向上或向下。

二、預分支電纜支架

預分支電纜支架效果首要是固定電纜，尤其是豎井分支電纜敷設，根據現場情況每隔幾米固定都是有規范的，從現場測量到預分支米數和類型都有專業人員結束，供應一整套包括掛鉤，分支箱等電纜附件，下面就拾掇下預分支電纜支架概略。

電纜固定夾產品說明

1、材料：預分支電纜固定夾選用BMC（纖維增強不飽和聚酯團狀模塑料）材料模壓而成，是一種高功用的絕緣材料。

2、外觀：選用青白色還有棕赤色兩種，外形規劃增加了一些時尚的元素，尤其是上半部電纜夾具選用了弧形的頂部，使得整體電纜夾具更加動感、美麗、有用、光滑。

3、設備：預分支電纜固定夾的材料本身就是絕緣的，可直接與電纜的外護套接觸，不會產生渦流損耗，可防止由此而產生的電能消耗和對電纜本身的損害，前進輸電才干，設備簡練。大大減輕設備人員的勞動強度，前進作業功率。

4、重要參數：預分支電纜固定夾均經第三方檢測安排檢測，首要功用可抵達：

1)常態下絕緣電阻可抵達6.3×1014Ω；

2)拉伸開裂應力可抵達22.12Mpa；

3)燃燒功用可抵達UL規范的V-0級。

預分支電纜支架規范說明：

1、類型：YFD-31外形標準：180×44×22mm適用電纜外徑：50-150m㎡

2、類型：YFD-32外形標準：240×55×25mm適用電纜外徑：185-300m㎡

3、類型：YFD-33外形標準：180×44×22mm適用電纜外徑：50-150m㎡

4、類型：YFD-34外形標準：240×55×25mm適用電纜外徑：185-240m㎡

5、材料：選用電氣和機械功用優異的BMC（纖維增強不飽和聚酯團狀模塑料）材料模壓而成。

6、特征及適用場合：具有防渦流、阻燃、不吸水、高強度、設備便當等。確保電氣豎井中的電纜擺放規整，不出現交叉擺放現象，既可以防止渦流損耗產生，也可以防止因外力或自重使電纜產生移動。用于高層或多層建筑電氣豎井中主供電電纜、應急照明電纜的安全固定。因其設備方便，節省人力、物力，尤其是可以替代電纜橋架運用，是一款性價比極高的電纜線夾產品。

三、電纜預分支接頭

在出產預分支電纜是運用到電纜預分支接頭，也就是預分支電纜連接體；預分支電纜分支連接體出產工藝：每種電纜類型不一樣，預分支電纜連接體均有差異，通用的就是YJV電纜預分支最多，還有其他礦產電纜等預分支連接體，出產工藝技術含量較高，而且價格貴。如下圖所示：

一般電纜預分支電纜連接體結構圖：

預分支電纜接頭怎樣接

1、在預先測量好的標準出切開護套和絕緣，根據不同截面大小電纜切開護套和絕緣的標準不同；

2、用C型管對應相應色序壓接主干和分支線，壓接時留心壓接鉗的力度，不能過松或過緊，過松會構成電纜壓接墜落，導致斷路，壓接過緊會壓斷導體或構成導體斷股。

3、在壓接好的導體露出處用聚四氟乙烯帶盤繞烘烤透明，再盤繞防水膠帶（老虎帶）后可用木制錘子縮短纜芯，以便當注塑。

4、在注塑過程中應選擇適合模具和留心注塑機模具注塑處的密封，模具過大構成本錢浪費，模具過小構成次品，密封欠好兩頭跑焦，影響注塑效果。

5、預分支電纜應充分冷卻后才可裝盤，否則會構成連接體扁形，影響美麗；還有留心分支和主干的端頭密封，防止線芯進水。

7、預分支電纜的檢測：

a、除例行耐壓試驗外，有必要增加絕緣電阻檢測，用搖表即可，在每個分支體結束注塑結束后用搖表測量絕緣情況，在制品耐壓后也運用搖表檢測絕緣情況，防止在水冷卻過程中分支體進水構成短路，一般交流耐壓試驗檢測不出，只能增加一套用搖表檢測工序。

b、線芯導通檢測，在每個分支體應檢驗與主干的導通試驗，防止在出產過程中由于操作不當構成分支體與主干斷路。

預分支電纜接頭注塑成型的技術要求：

1）、注塑用絕緣材料應選用與主、分電纜內層絕緣或外層護套類型相同的絕緣材料；

2）、在注塑過程中不得對主、分電纜原有的內層絕緣及外層護套構成任何損害；

3）、確保注塑材料和主、分電纜外層護套有用粘全后的氣密性和水密性；

4）、分支聯體注塑成型后，耐壓AC.3500V、5min不出現擊穿；絕緣電阻≥200MΩ。
