PUR拖鏈操控電纜flex-CPUR 南洋電纜flex-CPUR拖鏈PUR控電纜
運用場合
這種電纜專為需求高度彎折曲折接連運動運用場合而規劃并廣泛用于：拖鏈體系、機器人和移動驅動體系等。外護套資料耐磨、防水解、抗菌、阻燃等特性使得該電纜在拖鏈體系的優勢得到最大發揮。
產品特色
運用壽數長且質量安穩，進口PUR原料愈加耐磨且耐惡劣環境，適用于室外。
產品優勢
特別的結構規劃及資料，加強了其耐磨耐曲折性。內有特種抗拉加強層大大的提高了產品運用壽數及抗拉性。
拖鏈操控電纜（PUR護套）（Eketten-flex-CPUR）
技術參數
電 壓：300/500V
測驗電壓：2000V/5min(AC)
最小曲折半徑
固定敷設：4x電纜外徑
移動裝置：7.5x電纜外徑
溫度規模
固敷溫度：﹣30℃～90℃
移動溫度：﹣20℃～90℃
耐油性：很好
耐化學物質：耐酸、堿、溶劑和各種液壓油的功能優異等
耐候性：耐UV,日光老化功能優異，合適野外運用
最大移動速度
架空速度：8m/s
滑行速度：5m/s
加速度：75m/s2

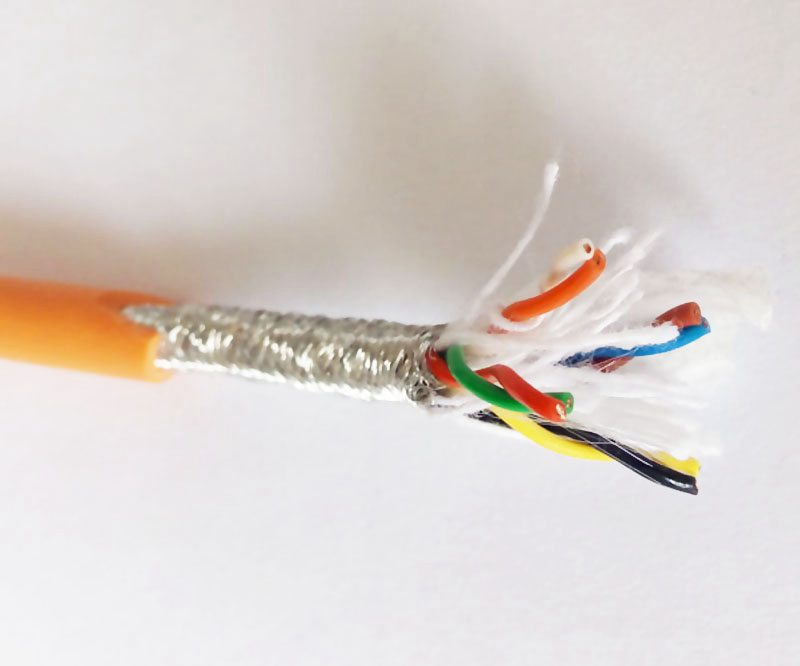

電纜結構
1、導體VDE0295 6類
2、絕緣層特種高強度TPEE混合物
3、特種抗拉加強芯
4、護套特種低粘度耐磨PUR混合物
若在拖鏈中正確裝置運用，壽數可達5百萬-1千萬次循環
實際運用中可以到達更多的循環次數-詳情請聯絡的德柔出售工程師
標準型號列表
| 標準 | 標稱外徑mm | 最大外徑mm | 電纜總重量Kg/km | |
| 芯數×截面mm2 | ||||
| 2×0.25 | 2×48/0.08 | 4.4 | 5 | 28 |
| 3×0.25 | 3×48/0.08 | 4.6 | 5.2 | 32 |
| 4×0.25 | 4×48/0.08 | 4.9 | 5.5 | 37 |
| 5×0.25 | 5×48/0.08 | 5.2 | 5.8 | 43 |
| 6×0.25 | 6×48/0.08 | 5.9 | 6.6 | 54 |
| 7×0.25 | 7×48/0.08 | 6.2 | 6.9 | 60 |
| 8×0.25 | 8×48/0.08 | 6.6 | 7.4 | 67 |
| 10×0.25 | 10×48/0.08 | 7.4 | 8.2 | 78 |
| 12×0.25 | 12×48/0.08 | 8.1 | 9 | 93 |
| 14×0.25 | 14×48/0.08 | 8.3 | 9.8 | 108 |
| 2×0.34 | 2×19/0.15 | 4.9 | 5.5 | 34 |
| 3×0.34 | 3×19/0.15 | 5.1 | 5.7 | 40 |
| 4×0.34 | 4×19/0.15 | 5.9 | 6.6 | 51 |
| 5×0.34 | 5×19/0.15 | 6.2 | 7 | 59 |
| 6×0.34 | 6×19/0.15 | 6.6 | 7.4 | 68 |
| 7×0.34 | 7×19/0.15 | 7 | 7.8 | 75 |
| 8×0.34 | 8×19/0.15 | 7.5 | 8.4 | 83 |
| 10×0.34 | 10×19/0.15 | 8.9 | 9.8 | 107 |
| 12×0.34 | 12×19/0.15 | 9 | 10.3 | 117 |
| 14×0.34 | 14×19/0.15 | 10.1 | 11.2 | 139 |
| 16×0.34 | 16×19/0.15 | 10.7 | 11.8 | 150 |
| 18×0.34 | 18×19/0.15 | 10.6 | 11.8 | 159 |
| 20×0.34 | 20×19/0.15 | 11.8 | 13 | 181 |
| 24×0.34 | 24×19/0.15 | 12.7 | 14.1 | 210 |
| 25×0.34 | 25×19/0.15 | 12.8 | 14.1 | 214 |
| 30×0.34 | 30×19/0.15 | 14.2 | 15.7 | 261 |
| 36×0.34 | 36×19/0.15 | 15.4 | 17 | 301 |
| 2×0.5 | 2×28/0.15 | 5.8 | 6.5 | 45 |
| 3×0.5 | 3×28/0.15 | 6 | 6.7 | 54 |
| 4×0.5 | 4×28/0.15 | 6.4 | 7.2 | 63 |
| 5×0.5 | 5×28/0.15 | 6.9 | 7.6 | 73 |
| 6×0.5 | 6×28/0.15 | 7.3 | 8.2 | 84 |
| 7×0.5 | 7×28/0.15 | 8 | 8.9 | 98 |
| 8×0.5 | 8×28/0.15 | 8.8 | 9.8 | 115 |
| 10×0.5 | 10×28/0.15 | 9.9 | 11 | 135 |
| 12×0.5 | 12×28/0.15 | 10 | 11.1 | 148 |
| 14×0.5 | 14×28/0.15 | 11.6 | 12.8 | 180 |
| 16×0.5 | 16×28/0.15 | 12.2 | 13.5 | 196 |
| 18×0.5 | 18×28/0.15 | 12.4 | 13.7 | 210 |
| 20×0.5 | 20×28/0.15 | 13.3 | 14.7 | 233 |
| 24×0.5 | 24×28/0.15 | 14.8 | 16.3 | 284 |
| 25×0.5 | 25×28/0.15 | 14.9 | 16.5 | 290 |
| 30×0.5 | 30×28/0.15 | 16.1 | 17.8 | 336 |
| 36×0.5 | 36×28/0.15 | 17.6 | 19.5 | 396 |
| 2×0.75 | 2×24/0.20 | 6.2 | 6.9 | 54 |
| 3×0.75 | 3×24/0.20 | 6.5 | 7.2 | 65 |
| 4×0.75 | 4×24/0.20 | 6.9 | 7.6 | 77 |
| 5×0.75 | 5×24/0.20 | 7.4 | 8.2 | 91 |
| 6×0.75 | 6×24/0.20 | 8.1 | 9 | 108 |
| 7×0.75 | 7×24/0.20 | 8.9 | 9.8 | 128 |
| 8×0.75 | 8×24/0.20 | 9.6 | 10.6 | 143 |
| 10×0.75 | 10×24/0.20 | 10.8 | 11.9 | 169 |
| 12×0.75 | 12×24/0.20 | 12.2 | 13.5 | 193 |
| 14×0.75 | 14×24/0.20 | 12.7 | 14 | 229 |
| 16×0.75 | 16×24/0.20 | 13.8 | 15.2 | 262 |
| 18×0.75 | 18×24/0.20 | 14.6 | 16.2 | 268 |
| 20×0.75 | 20×24/0.20 | 15 | 16.5 | 312 |
| 24×0.75 | 24×24/0.20 | 16.3 | 18 | 363 |
| 25×0.75 | 25×24/0.20 | 16.6 | 18.3 | 378 |
| 30×0.75 | 30×24/0.20 | 18 | 19.8 | 442 |
| 36×0.75 | 36×24/0.20 | 19.9 | 21.9 | 532 |
| 2×1 | 2×32/0.20 | 6.8 | 7.5 | 64 |
| 3×1 | 3×32/0.20 | 7.1 | 7.9 | 78 |
| 4×1 | 4×32/0.20 | 7.6 | 8.4 | 94 |
| 5×1 | 5×32/0.20 | 8.6 | 9.5 | 119 |
| 6×1 | 6×32/0.20 | 9.2 | 10.2 | 137 |
| 7×1 | 7×32/0.20 | 9.8 | 10.2 | 156 |
| 8×1 | 8×32/0.20 | 10.6 | 11.7 | 177 |
| 10×1 | 10×32/0.20 | 12.2 | 13.5 | 216 |
| 12×1 | 12×32/0.20 | 12.7 | 14.2 | 240 |
| 14×1 | 14×32/0.20 | 14.6 | 16.1 | 295 |
| 16×1 | 16×32/0.20 | 15.4 | 17.1 | 325 |
| 18×1 | 18×32/0.20 | 15.6 | 17.2 | 351 |
| 20×1 | 20×32/0.20 | 17 | 18.8 | 396 |
| 24×1 | 24×32/0.20 | 18.2 | 20.4 | 464 |
| 25×1 | 25×32/0.20 | 18.4 | 22.1 | 476 |
| 30×1 | 30×32/0.20 | 20.6 | 22.7 | 575 |
| 36×1 | 36×32/0.20 | 22.4 | 24.9 | 679 |
| 2×1.5 | 2×48/0.20 | 7.6 | 8.4 | 81 |
| 3×1.5 | 3×48/0.20 | 8.1 | 9 | 105 |
| 4×1.5 | 4×48/0.20 | 8.9 | 9.9 | 132 |
| 5×1.5 | 5×48/0.20 | 9.6 | 10.7 | 158 |
| 6×1.5 | 6×48/0.20 | 10.4 | 11.5 | 183 |
| 7×1.5 | 7×48/0.20 | 11.3 | 12.5 | 212 |
| 8×1.5 | 8×48/0.20 | 12.2 | 13.6 | 241 |
| 10×1.5 | 10×48/0.20 | 14.4 | 15.9 | 301 |
| 12×1.5 | 12×48/0.20 | 15.2 | 16.8 | 338 |
| 14×1.5 | 14×48/0.20 | 16.9 | 18.7 | 409 |
| 16×1.5 | 16×48/0.20 | 17.9 | 19.8 | 448 |
| 18×1.5 | 18×48/0.20 | 18.5 | 20.5 | 485 |
| 20×1.5 | 20×48/0.20 | 20 | 22 | 557 |
| 24×1.5 | 24×48/0.20 | 21.6 | 24.2 | 664 |
| 25×1.5 | 25×48/0.20 | 21.8 | 24.3 | 677 |
| 30×1.5 | 30×48/0.20 | 24 | 26.5 | 793 |
| 36×1.5 | 36×48/0.20 | 26.6 | 29.3 | 953 |
| 2×2.5 | 2×77/0.20 | 9 | 9.9 | 115 |
| 3×2.5 | 3×77/0.20 | 9.4 | 10.4 | 146 |
| 4×2.5 | 4×77/0.20 | 10.2 | 11.3 | 180 |
| 5×2.5 | 5×77/0.20 | 11.2 | 12.4 | 221 |
| 6×2.5 | 6×77/0.20 | 12.1 | 13.4 | 258 |
| 7×2.5 | 7×77/0.20 | 12.9 | 14.3 | 296 |
| 8×2.5 | 8×77/0.20 | 14.5 | 16 | 349 |
| 10×2.5 | 10×77/0.20 | 16.8 | 18.6 | 426 |
| 12×2.5 | 12×77/0.20 | 17.8 | 19.5 | 482 |
| 14×2.5 | 14×77/0.20 | 20 | 221.1 | 588 |
| 16×2.5 | 16×77/0.20 | 21.3 | 23.5 | 648 |
| 18×2.5 | 18×77/0.20 | 22.4 | 24.7 | 704 |
| 20×2.5 | 20×77/0.20 | 23.5 | 25.9 | 793 |
| 24×2.5 | 24×77/0.20 | 26 | 28.6 | 957 |
| 25×2.5 | 25×77/0.20 | 26.1 | 28.8 | 981 |
| 30×2.5 | 30×77/0.20 | 28.6 | 31.6 | 1169 |
| 36×2.5 | 36×77/0.20 | 31.9 | 35.1 | 1412 |
| 以上是電纜部分常用的標準型號。其它特別標準/色彩及更雜亂適用場合可根據要求開發定制 |
